Leírás és Paraméterek

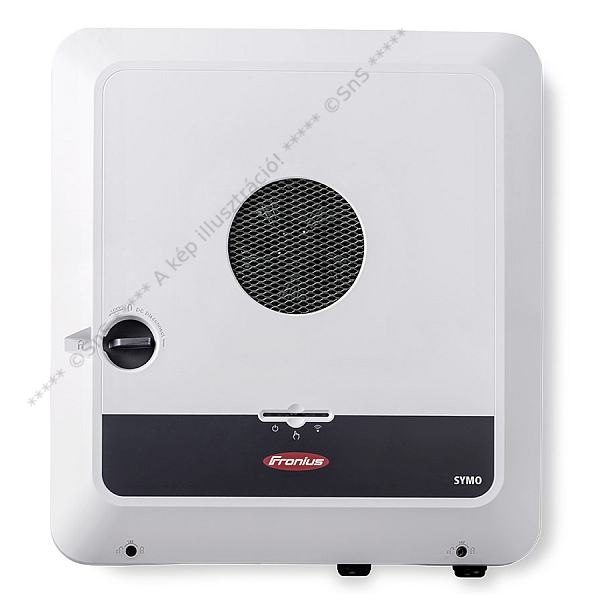

A Fronius Symo GEN24 4.0 Plus egy új generációs, háromfázisú hibrid inverter, melyet kifejezetten napenergia-rendszerekhez terveztek. Kombinálja a hagyományos inverterek és az akkumulátoros energiatárolók előnyeit, lehetővé téve a felhasználók számára, hogy optimalizálják és maximalizálják az otthoni vagy kereskedelmi napenergia-hasznosítást. A készülék kiemelkedő hatékonyságot és rugalmasságot kínál, integrálva az intelligens energiafelhasználás és energiaelosztás lehetőségeit a modern okos otthonokba és üzletekbe.
| Bemeneti adatok: | |
|---|---|
| Az MPP nyomkövetők száma: | 2 |
| Max. bemeneti áram (Idc max1 / Idc max2): | 25 A / 12.5 A |
| Max. zárlati áram (MPP1 / MPP2): | 37.5 A / 18.75 A |
| DC bemeneti feszültségtartomány: | 80 V - 1,000 V |
| Névleges bemeneti feszültség (Udc,r): | 595 V |
| Bemeneti indítási feszültség (Udc start): | 150 V |
| Használható MPP feszültségtartomány: | 80 V - 800 V |
| DC csatlakozók száma (MPPT1 / MPPT2): | 2 / 1 |
| Max. PV generátor teljesítménye (Pdc max): | 9 kWpea |
| Kimeneti adatok: | |
| Névleges kimeneti teljesítmény (AC) (Pac,r): | 6,000 W |
| Max. kimeneti áram: | 6,000 VA |
| Max. kimeneti áram (Iac max): | 16.4 A |
| Hálózati kapcsolat (voltage range): | 3~NPE 400 V / 230 V or 3~NPE 380 V / 220 V (+20 % / - 30%) |
| Frekvencia (fr): | 50 Hz / 60 Hz (45 Hz – 65 Hz) |
| Teljes harmonikus torzítás: | < 3 % |
| Teljesítménytényező, cos fi: | 0.7 - 1 ind. / cap. |
| Biztonsági erő: | 3~NPE 400 V / 230 V |
| Általános adatok: | |
| Méretek, ma. × sz. × mé.: | 594 x 527 x 166 mm |
| Súly: | 25 / 27 kg |
| Védettség: | IP 66 |
| Védelmi osztály: | 1 |
| Túlfeszültség besorolás DC / AC: | 2/3 |
| Inverter kialakítása: | Transformerless |
| Hűtés: | Szabályozott léghűtés |
| Telepítés: | Beltéri és kültéri telepítés |
| Megengedett környezeti hőmérséklet: | -25 - +60 °C |
| Megengedett páratartalom: | 0 - 100 % |
| Max. magasság: | 3,000 m / 4,000 m (unrestricted / restricted voltage range) |
| DC PV csatlakozási technológia: | 3x DC+ and 3x DC- push-in spring terminals 1.5 - 10 mm² |
| DC csatlakozás technológiája: | 1x BATT+ and 1x BATT- push-in spring terminals 1.5 - 10 mm² |
| AC csatlakozási technológia: | 5 pole AC push-in spring terminals 1.5 - 10 mm² 5x PE-screw terminals 2.5 - 16 mm² |
| Bizonyítványok és szabványok: | VDE V 0126-1-1, VDE-AR-N 4105, ÖVE/ÖNORM E 8001-4-712 |
| Biztonsági funkciók: | PV Point, back-up power |
| Kompatibilis elemek: | BYD Battery-Box HV, LG CHEM RESU7H / RESU10H |
| Éjszakai fogyasztás: | < 10 W |
| Interfészek: | |
| WLAN / Ethernet LAN: | Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) |
| 6 bemenet és 4 digitális bemenet/kimenet: | Interfész a vezérlőegység ripple-hez, energiagazdálkodás |
| USB 2.0 (A-socket): | 1 A supply |
| Vészleállás (WSD): | Igen |
| Datalogger és webszerver: | Tartalmazza |
| RS485: | Modbus RTU SunSpec vagy mérőcsatlakozás, SunSpec, Smart Meter |
| Védőberendezések: | |
| DC szigetelésmérés: | Igen |
| Túlterhelési viselkedés: | Működési pont eltolás. Teljesítménykorlátozás |
| DC leválasztó kapcsoló: | Igen |
| Fordított polaritásvédelem: | Igen |
| Kimeneti adatok PV pont: | |
| Nom. kimeneti teljesítmény: | 3,000 VA |
| Nom. kimeneti áram: | 13 A (25 A |
| Hálózati kapcsolat: | 1 ~ NPE 220 V / 230 V |
| Frekvencia: | 53 Hz / 63 Hz |
| Átkapcsolási idő: | > 30 seconds |
| Az akkumulátor csatlakoztatása: | |
| Az egyenáramú csatlakozások száma: | 1 |
| Max. bemeneti áram (Idc max): | 22 A |
| DC bemeneti feszültségtartomány (Udc min - Udc max): | 160 V - 700 V |
| Max. bemeneti / kimeneti teljesítmény (a csatlakoztatott akkumulátortól függően): | 6,250 W |
| Max. AC töltési teljesítmény: | 6,000 W |
| Hatékonyság: | |
| Max. hatékonyság: | 98.1 % |
| Európai hatékonyság (ηEU): | 97.1 % |
| MPP-követési hatékonyság: | > 99,9 % |
| Fázis | 3 |
| Inverter típusa | Hibrid |
| Védelmi fokozat | IP66 |
Csatolt dokumentumok
Általános ismertető
AZ EGYÉNI VÉSZHELYZETI ÁRAMOT BIZTOSÍTÓ HIBRID MINDENES
Az akkumulátorral vagy a nélkül is működő, igényalapú vészhelyzeti áramellátós változatainak köszönhetően a Fronius Symo GEN24 Plus a legmagasabb szintű ellátási biztonságot biztosítja az otthoni felhasználók számára.
Most először, az innovatív PV Point alapvető vészhelyzeti áramellátást biztosít azon ügyfelek számára is, akik nem szeretnének azonnal akkumulátort vásárolni. Az akkumulátorral már rendelkező ügyfelek számára olyan jól bevált, teljes vészhelyzeti áramellátási megoldást kínálnak a készülékek, amely az egész háztartást képes vészhelyzeti árammal ellátni.
Ezért a Fronius GEN24 Plus készülékek számos ügyfél-követelmény esetében ideális megoldást jelentenek, függetlenül attól, hogy a rendszert első naptól kezdve el kívánják-e látni akkumulátorral, a Fronius Ohmpilot napelemes energiát használ-e majd a meleg víz felmelegítéséhez, vagy hogy a napelemes rendszert otthonautomatizálási csomagba fogják-e integrálni. A Fronius GEN24 Plus mindig a megfelelő választás lesz – az új rendszerek, valamint a meglévő rendszerek korszerűsítése és bővítése esetében egyaránt.
Ezenkívül az új készülékek hihetetlenül egyszerűvé teszik a telepítést, az üzembe helyezést és a szervizelést, továbbá bármilyen rendszerben használhatók. Az olyan jól bevált Fronius technológiák, mint a SuperFlex Design, szintén megtalálhatók mind a Primo, mind a Symo GEN24 Plus készülékekben – melyek ideális tárolási megoldást kínálnak az egyfázisú és a nagy, háromfázisú rendszerekhez.
