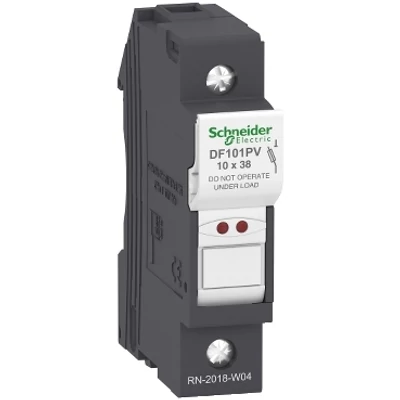

Biztosíték aljzat DF14 10x38 1000VDC Schneider

Elérhetőség: Külső raktáron
Gyártó:
Cikkszám: DF101PV

Leírás

Fő jellemzők
Termékcsalád Thalassa
Termék neve TeSys DF
Termék vagy alkatrész típusa Biztosítóaljzat
Készülék rövid neve DF14
pólusok megnevezése 1P
olvadóbiztosító méret 10 x 38 mm
vezérlés típusa Kapcsoló lakatolható
felhasználási kategória DC-21A megfelel IEC 60947-3
Ue névleges üzemi feszültség 1000 V DC
le névleges üzemi áram 32 A
Ith konvencionális termikus szabad levegő áram 32 A - <20 °C
Ui névleges szigetelési feszültség 1000 V DC
[Uimp] névleges lökő-feszültség állóság 6 kV
Túlfeszültségi kategória III
rövidzár ellenállóképesség 120 kA 400 V megfelel IEC 60947-3
120 kA 500 V megfelel IEC 60947-3
teljesítményveszteség W-ben 3 W maximum power dissipation by fuse

Kiegészítő jellemzők

szabványok CSA C22.2 No 4248-19
UL 4248-19
EN/IEC 60269-4
CSA C22.2 No 4248-1
UL 4248-1
termékbizonyítvány UL recognized E40747 CCN IZLT2
IEC-Ex INE 16.0047X
EAC
CCC
CSA-Ex
Rögzítés 35 mm szimmetrikus DIN sín
szerelési helyzet Függőleges (tűréshatár: +/- 25 %)
csatlakozás típusa Csavaros csatlakozás 1 kábel 1…16 mm²merev
Csavaros csatlakozás 2 kábel 1…6 mm²merev
Csavaros csatlakozás 1 kábel 1…16 mm²rugalmas with or without
Csavaros csatlakozás 2 kábel 1…6 mm²rugalmas with or without
meghúzási nyomaték 2 N.m - csavarhúzóval PZ2
2 N.m - csavarhúzóval lapos Ø 5,5 mm
Magasság 79,5 mm
Szélesség 17,5 mm
Mélység 61 mm
termék súlya 0,042 kg
Mennyiség készletenként 12 darabos készlet

Környezet

környezeti levegő hőmérséklet tárolásra -40…70 °C
A környezeti levegő hőmérséklete működés közben -40…70 °C hőmérséklettel csökkenő értékek
üzemi magasság 0...2000 m
IP védettségi fok IP20
szennyezettségi fok 3
tűzellenállási képesség 960 °C megfelel IEC 60695-2-1
kompatibilitási kód DF10
